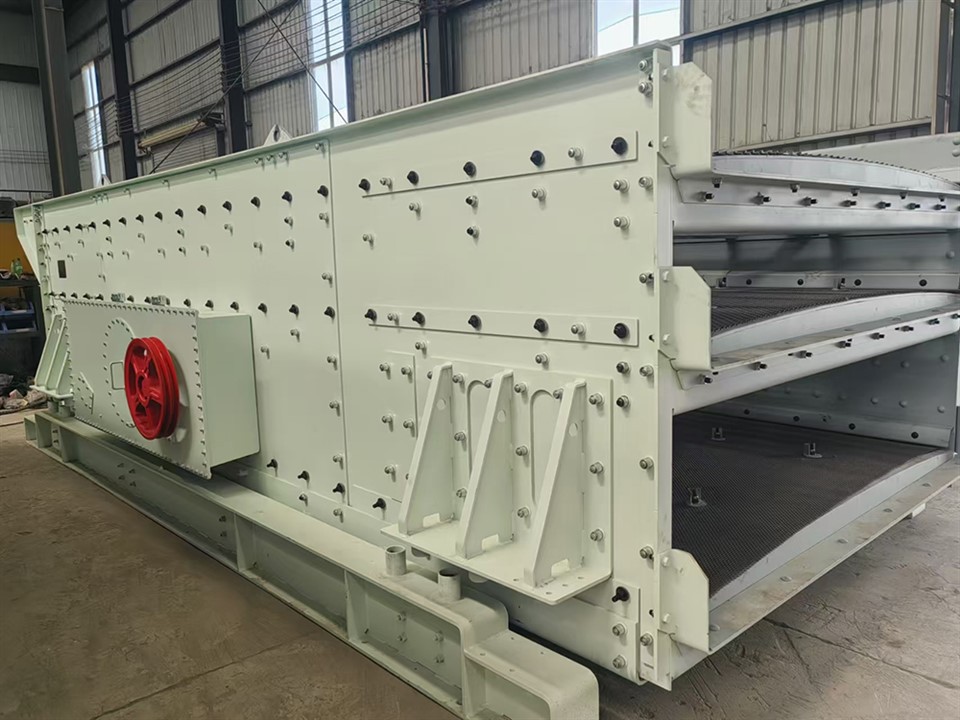

シェーカー横型

シェーカーホリゾンタルは、円形振動ふるいと線形ふるいをベースに設計・開発され、両者の長所を融合したふるい分け装置です。運動軌跡が楕円形であり、アンチブロッキング精度とスクリーニング精度が高いため、高い材料精度が要求されるスクリーニングプロセスに適しています。{1}

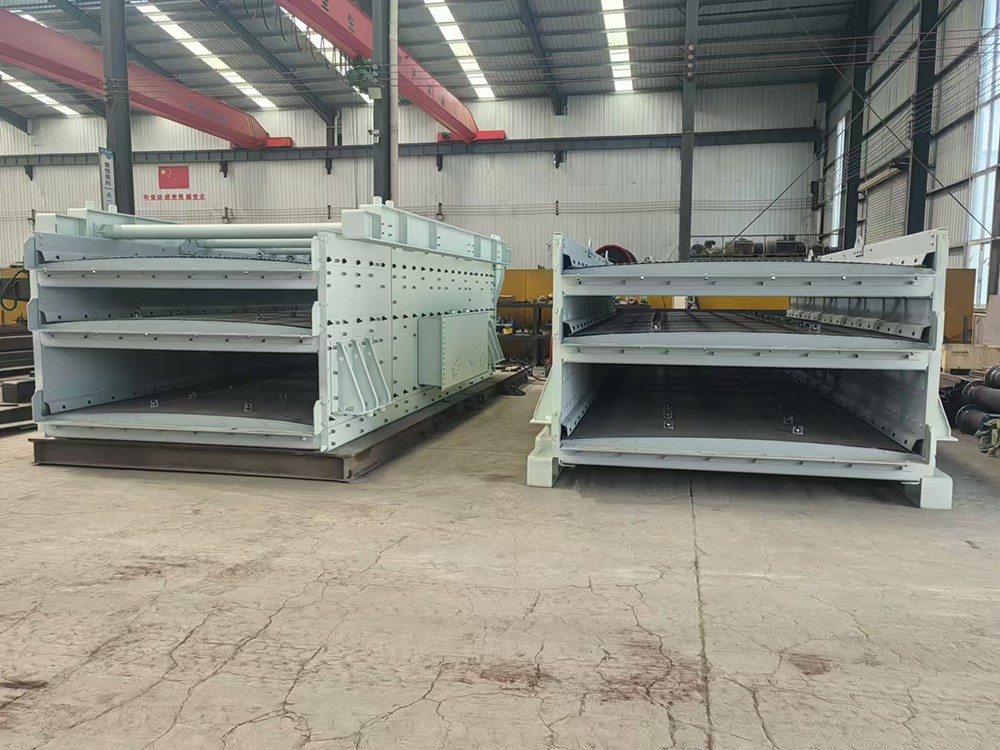

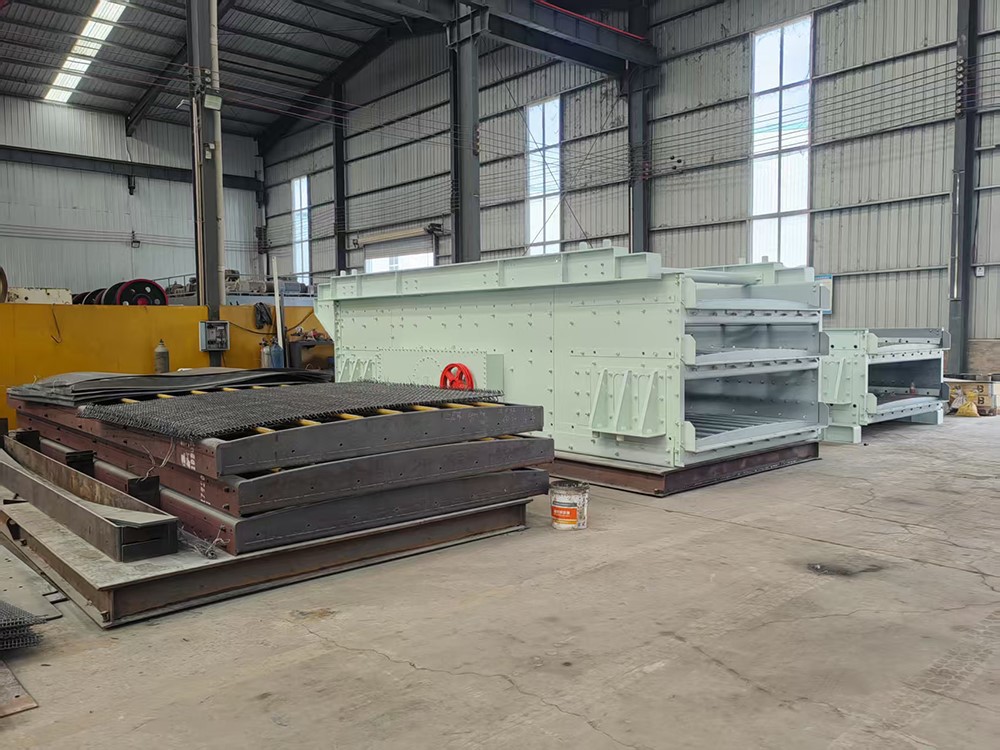

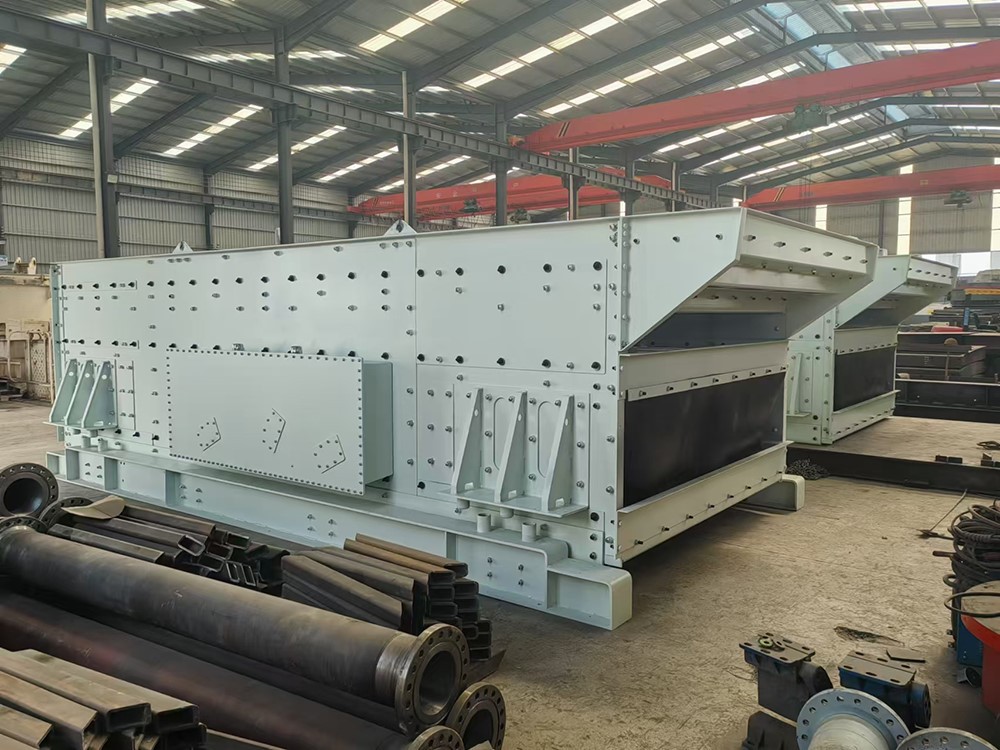

動作原理: TS シリーズ 3- 軸水平振動スクリーンは、励起源として 3- 軸ブロック偏心励振器を使用し、励振器の 3 つのシャフトには同じ仕様の釣合重りブロックが装備されており、ギアは強制的に同期され、コンパクトで構造が安定しており、エネルギー消費が低くなります。動力はモーターからプーリーを介して駆動軸に伝達され、同期ギヤにより各軸が位相差の安定性を保つように強制され、その結果加振力が発生し、スクリーンボックスに強制的に連続的な楕円運動をさせます。楕円振動により、水平スクリーン面の円周方向に材料が連続的に振動し、積層・分離します。投入時、材料は緩やかに層を成しながら前進し、投入を繰り返すうちに粒度の整粒と前方搬送の作業が完了します。

楕円形の振動軌跡は、円形の振動スクリーンと直線的なスクリーンの振動軌跡の利点を統合しています。
1.同期3軸構造-は楕円運動軌道を形成し、強力な振動力を生成し、スクリーニング能力を高めます。
2. 振動ふるいの振動角度と振幅を調整して、より高い選別効率を確保できます。
3. 軸受の潤滑方法はグリース潤滑またはリーンオイルバスによる自動潤滑が可能です。
4. 側板を折り曲げ、高力ボルトでフレームビームと支持ベースに固定します。-
5. 水平設置。設置高さが制限されている用途に適しています。
