製品紹介:

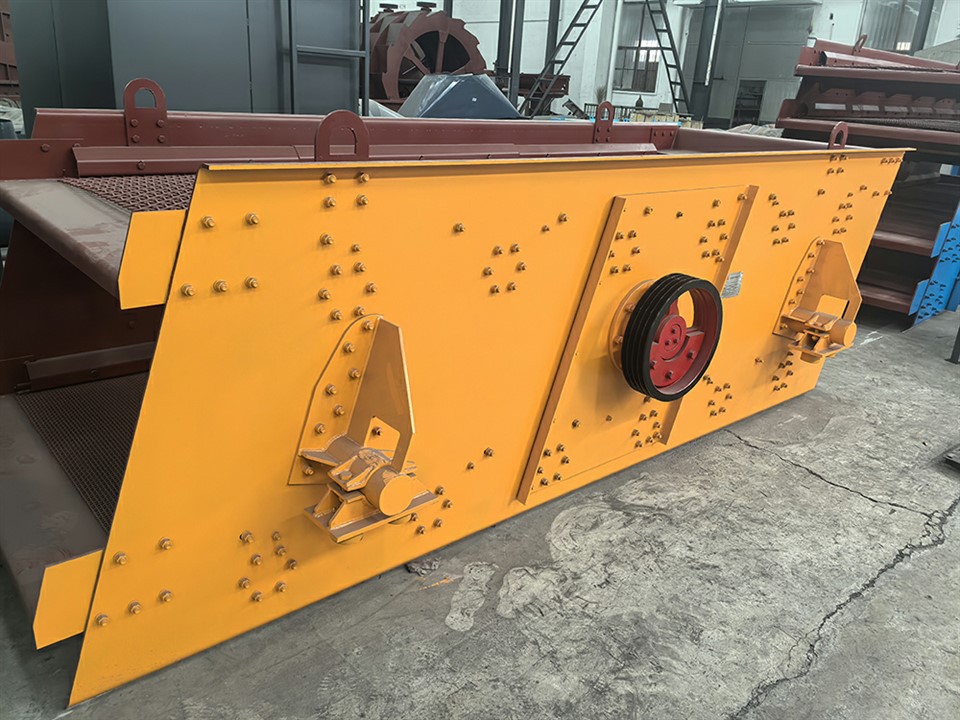

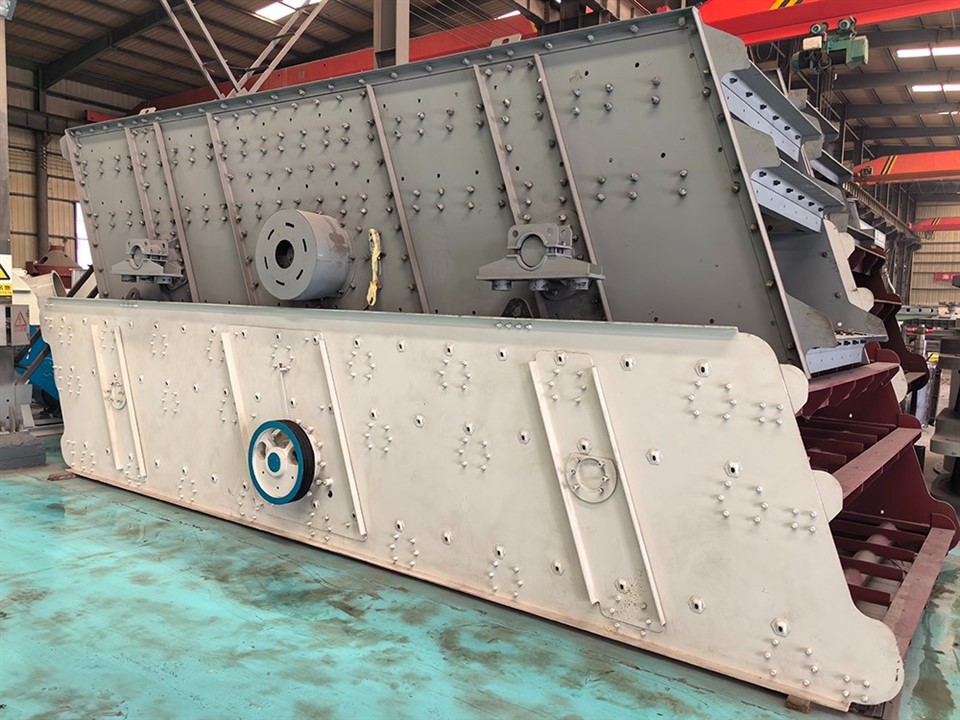

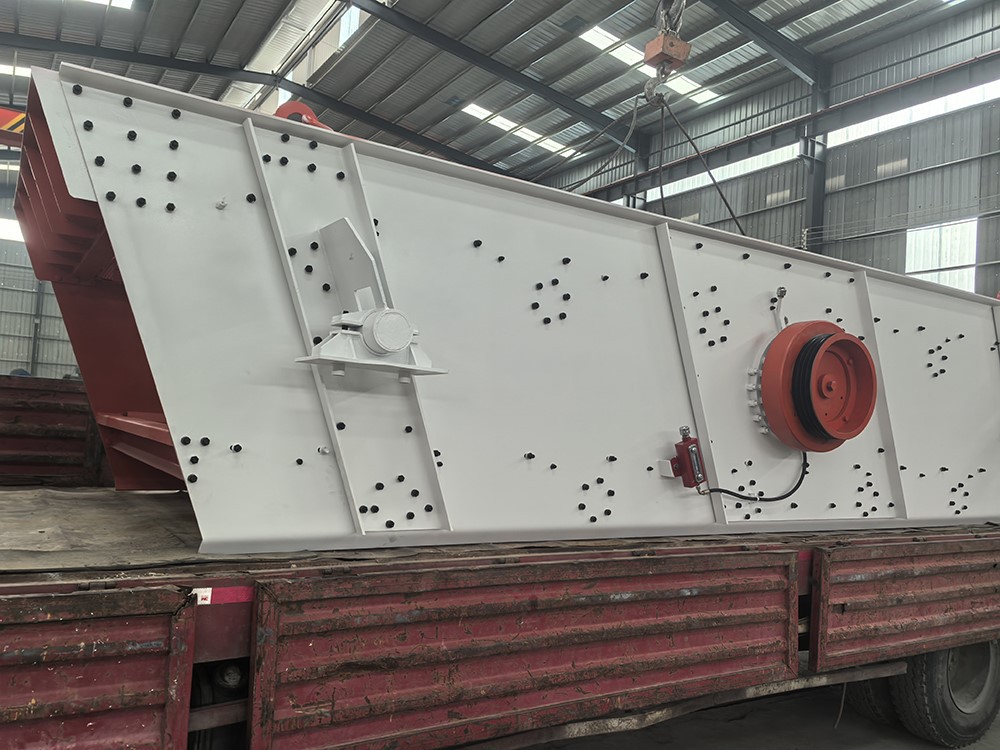

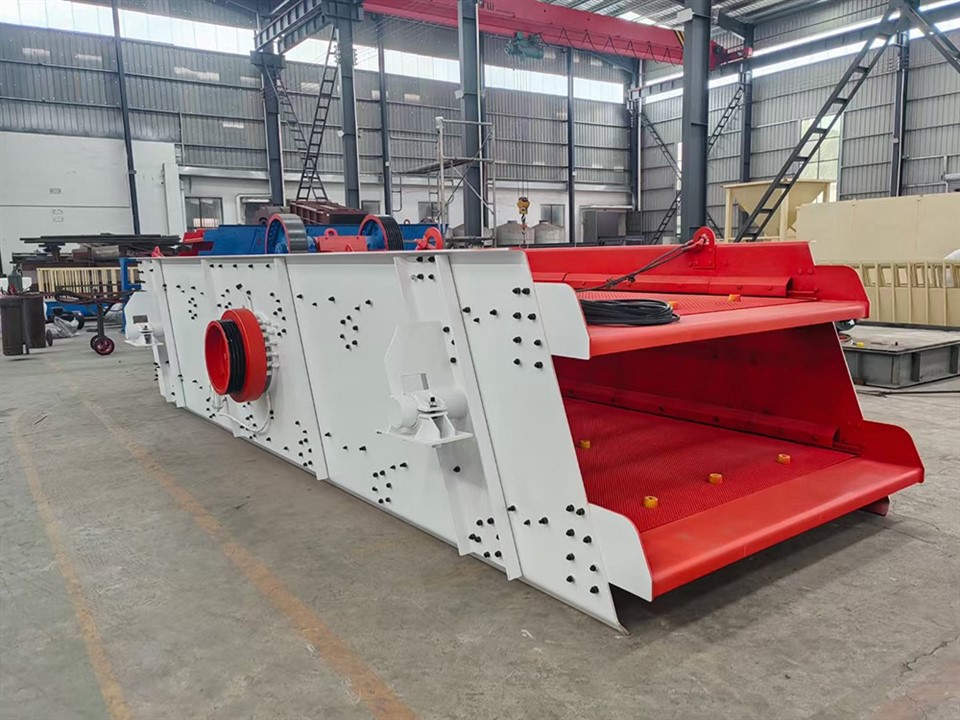

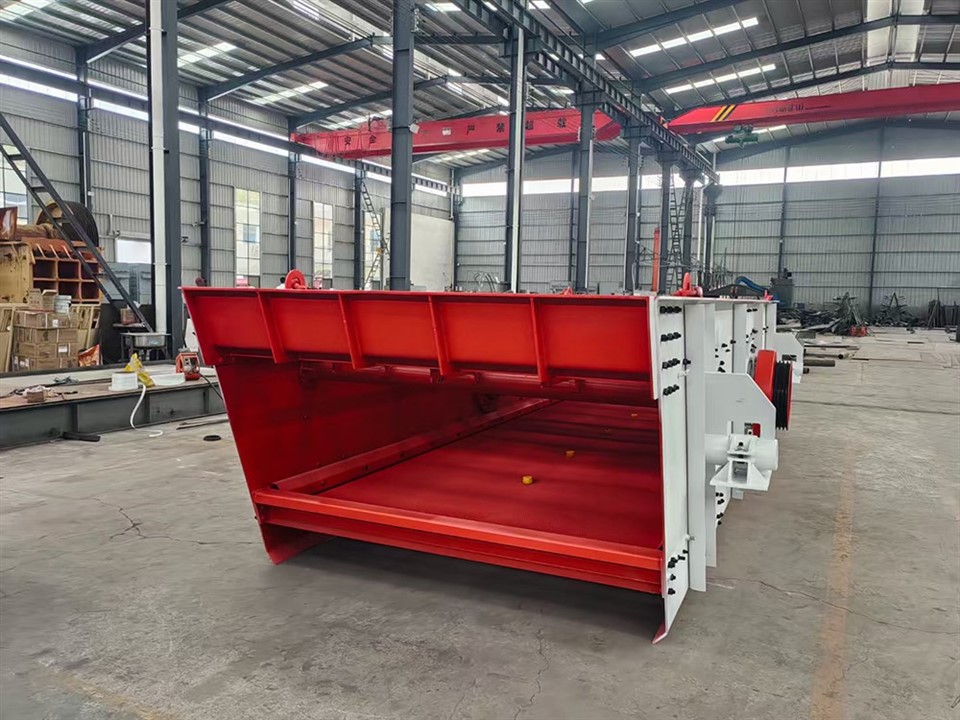

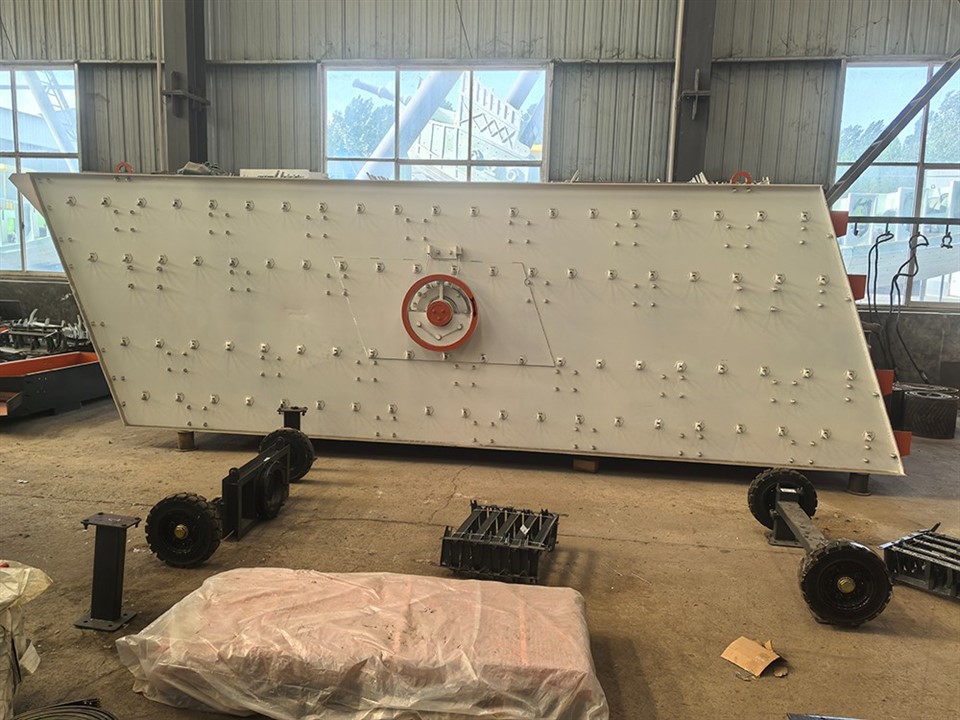

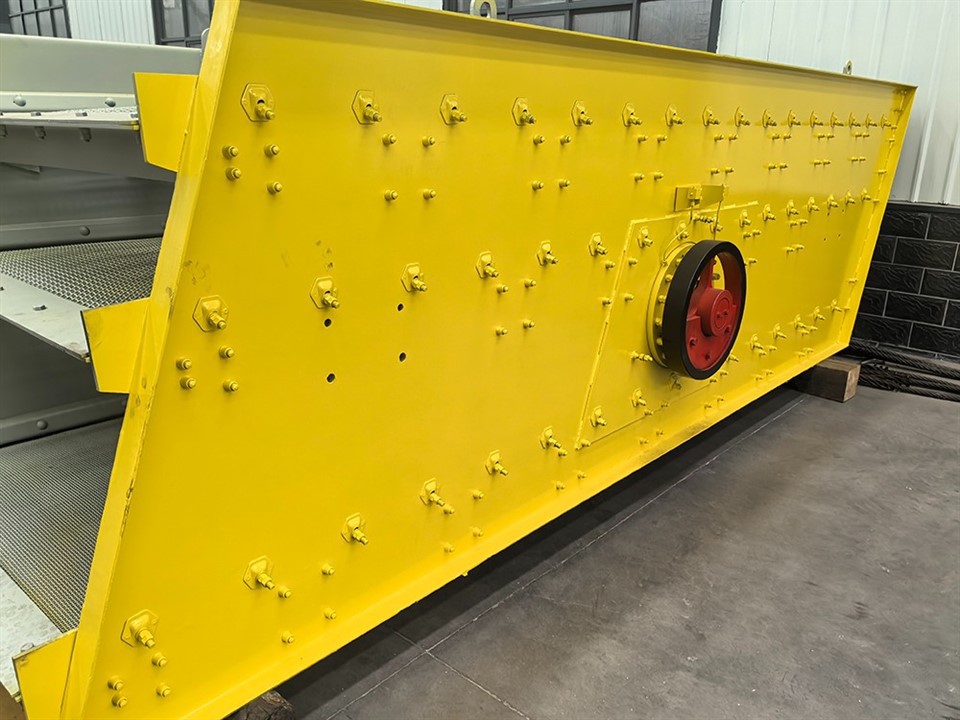

円形振動ふるいは、汎用性の高い標準化されたふるい分け装置です。このシリーズのふるい機シャーシの運動軌跡は円形で、用途に応じて軽量と重さがあります。ふるい機のスクリーン表面は単層と二重層の2つの構造形式を持ち、鉱物加工、建材、電力、軽工業、化学工業などのさまざまな業界で使用でき、さまざまな粒状および少量のバルク固体材料を乾式分級します。 YA 円形振動スクリーンは、石炭、石灰石、砕石、砂利、金属または非金属鉱石、その他の材料の選別に適しています。この機械はフレーム構造を採用しており、通常のモーターの外部抗力振動子により、ふるい本体が加振力の方向に沿って周期的に往復振動し、材料がスクリーン表面上で円を描くように連続的に移動し、ふるいの目的を達成します。
動作原理：YAシリーズ円形振動スクリーンは、主にスクリーンボックス、スクリーン、バイブレーター、振動減衰スプリングで構成されています。バイブレータはスクリーンボックスの側板に取り付けられており、Vベルトを介してモーターで回転することで遠心慣性力が発生し、スクリーンボックスを振動させます。
パフォーマンス特性:
1. リング溝リベット接続は高度な構造で、強くて耐久性があります。
2.タイヤカップリング、柔軟な接続、スムーズな操作を採用します。
3. ふるいビームとスクリーンボックスは高強度ボルトで作られており、構造が簡単で、メンテナンスが簡単で迅速です。-
4. 高度な構造、加振力としてのシャフト + ブロックの偏心、強力な加振力、低消費電力、低騒音。
5.小振幅、高周波、大きな傾斜角の構造を採用しているため、機械の選別効率が高く、処理能力が大きくなります。
6. バイブレーターは、大きなクリアランスベアリング、薄いオイル潤滑、低騒音、長寿命を採用しています。部品の汎用性が高く、メンテナンスも容易です。
7. 顧客の個別のスクリーニングニーズを理解し、さまざまな業界のニーズを満たし、最適なスクリーニングの目的を達成するためのさまざまなスクリーニング補助構成。
技術パラメータ:
|
モデル |
スクリーンレイヤー数 |
両振幅(mm) |
ふるい穴サイズ(mm) |
最大送り(mm) |
処理能力(m3/h) |
モーター型式 |
モーター出力(kW) |
スクリーン面仕様(mm) |
重量(t) |
寸法 縦×横×高さ(mm) |
|
2YA1237 |
2 |
6-8 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200x3700 |
3.6 |
4600×1900×1200 |
|
3YA1237 |
3 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200x3700 |
3.9 |
4730×1900×1650 |
|
|
4YA1237 |
4 |
3-50 |
400 |
10-80 |
Y160M-4 |
11 |
1200x3700 |
4.5 |
4900×1900×2150 |
|
|
2YA1548 |
2 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500x4800 |
4.6 |
5720×2260×1200 |
|
|
3YA1548 |
3 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500x4800 |
5.1 |
5900×2260×1650 |
|
|
4YA1548 |
4 |
3-100 |
400 |
22-160 |
Y160L-4 |
15 |
1500x4800 |
5.6 |
6050×2260×2100 |
|
|
2YA1848 |
2 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800x4800 |
5.35 |
5720×2560×1200 |
|
|
3YA1848 |
3 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800x4800 |
6 |
5900×2560×1650 |
|
|
4YA1848 |
4 |
3-100 |
400 |
32-276 |
Y180M-4 |
18.5 |
1800x6000 |
6.65 |
6050×2560×2100 |
|
|
2YA1860 |
2 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800x6000 |
6 |
6920×2560×1200 |
|
|
3YA1860 |
3 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800x6000 |
6.6 |
7100×2560×1650 |
|
|
4YA1860 |
4 |
3-100 |
400 |
65-586 |
Y180M-4 |
22 |
1800x6000 |
7.2 |
7250×2560×2110 |
|
|
2YA2160 |
2 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100x6000 |
10.1 |
7020×3090×1320 |
|
|
3YA2160 |
3 |
3-100 |
400 |
81-720 |
Y200L-4 |
30 |
2100x6000 |
11.3 |
7160×3090×1780 |
|
|
4YA2160 |
4 |
3-100 |
400 |
81-720 |
Y200l-4 |
37 |
2100x6000 |
12.5 |
7320×3090×2230 |
|
|
2YA2460 |
2 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400x6000 |
11.6 |
7000×3390×1320 |
|
|
3YA2460 |
3 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400x6000 |
12.8 |
7160×3390×1780 |
|
|
4YA2460 |
4 |
3-150 |
400 |
90-810 |
Y225S-4 |
37 |
2400x6000 |
14 |
7320×3390×2230 |
