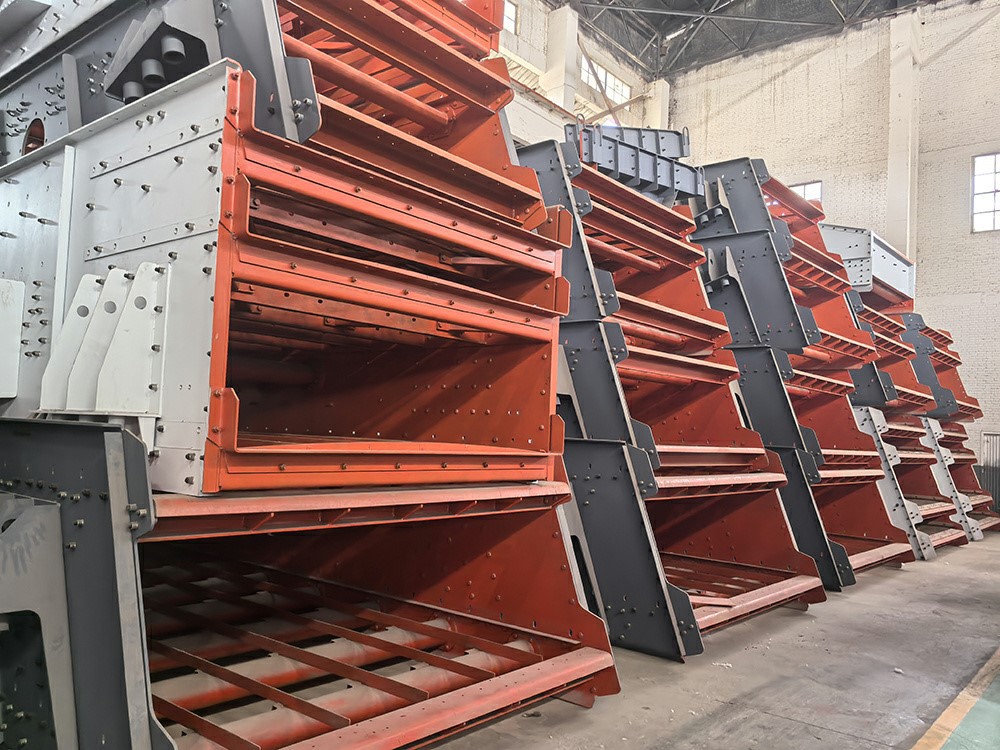

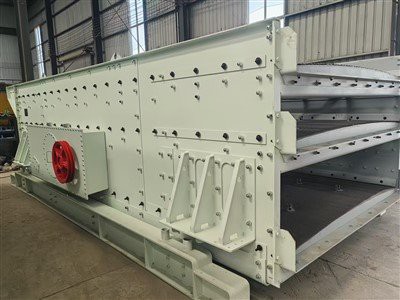

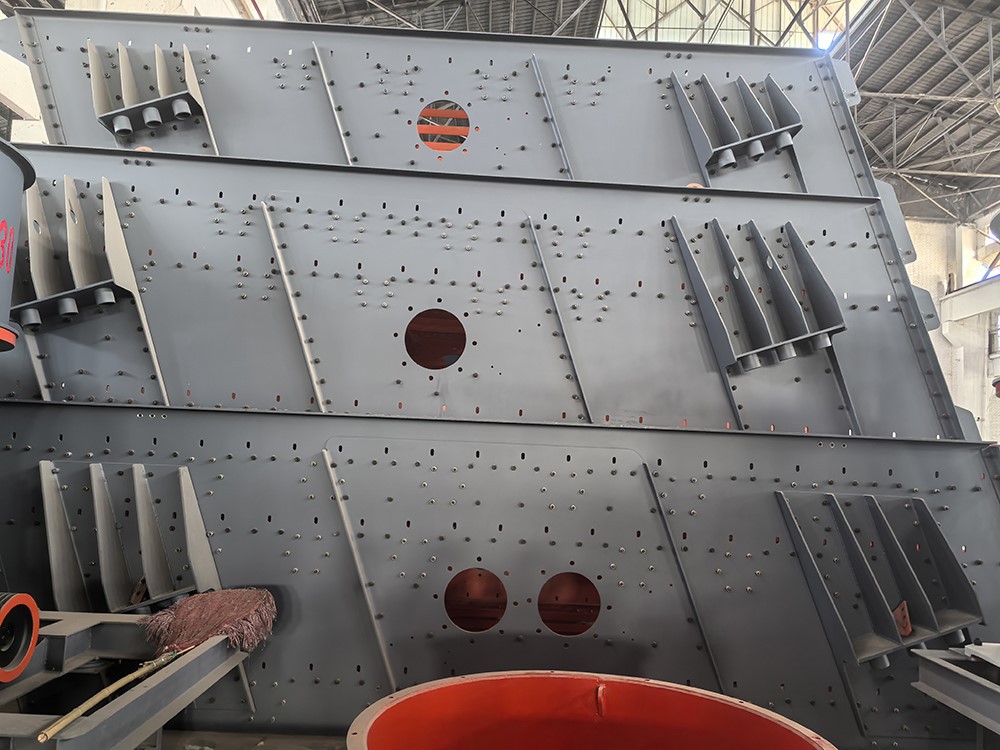

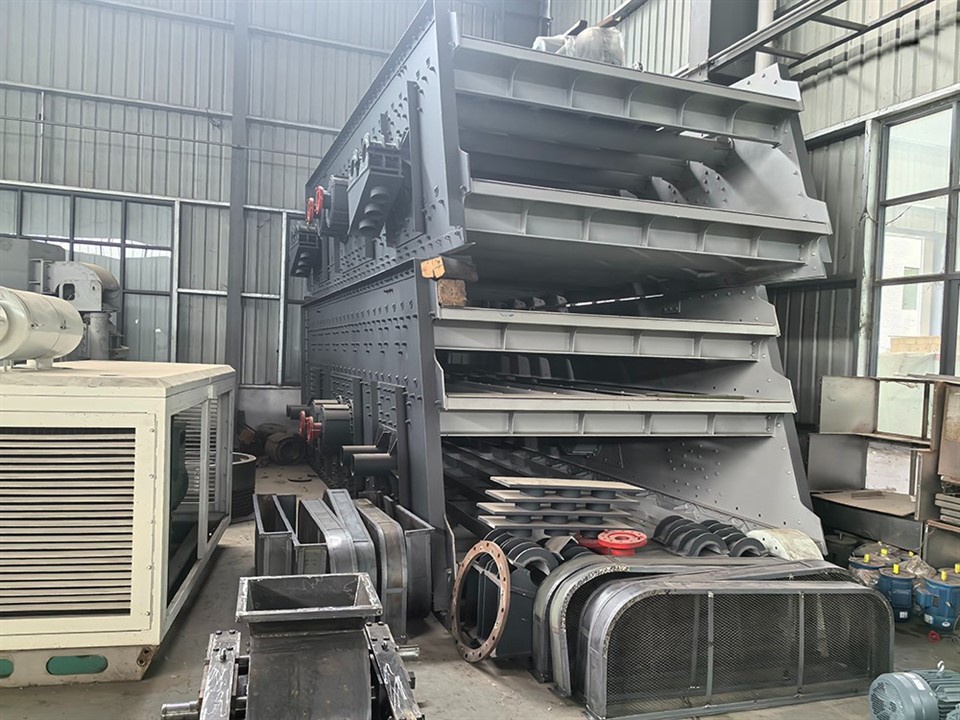

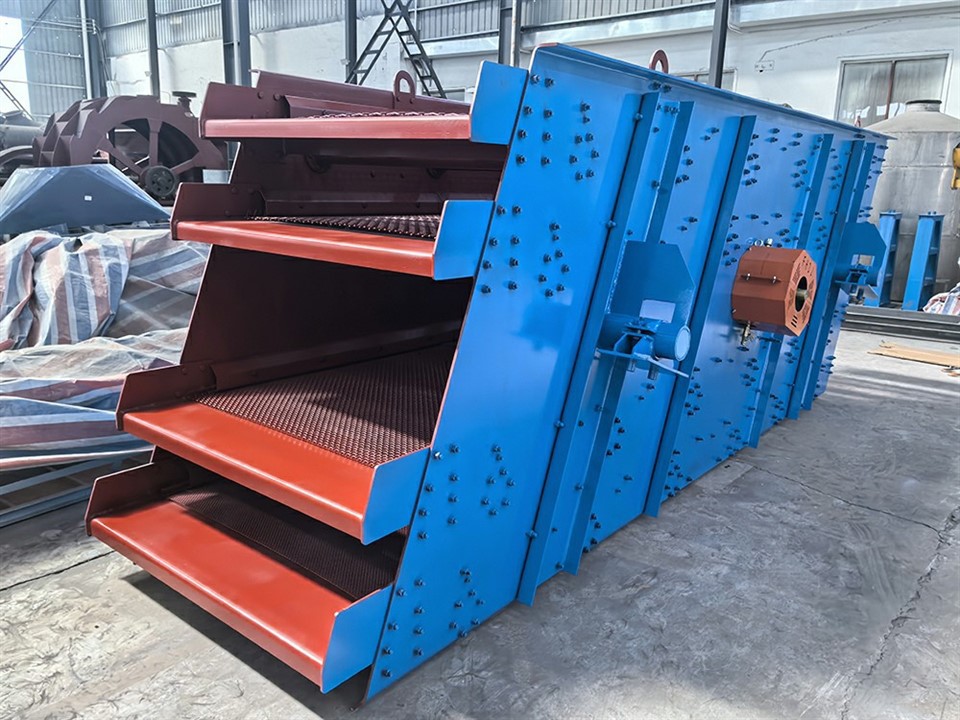

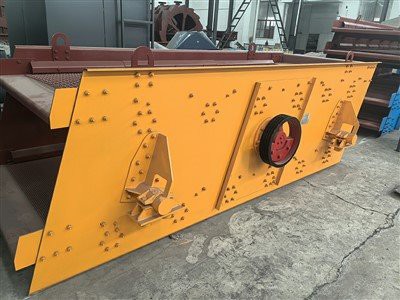

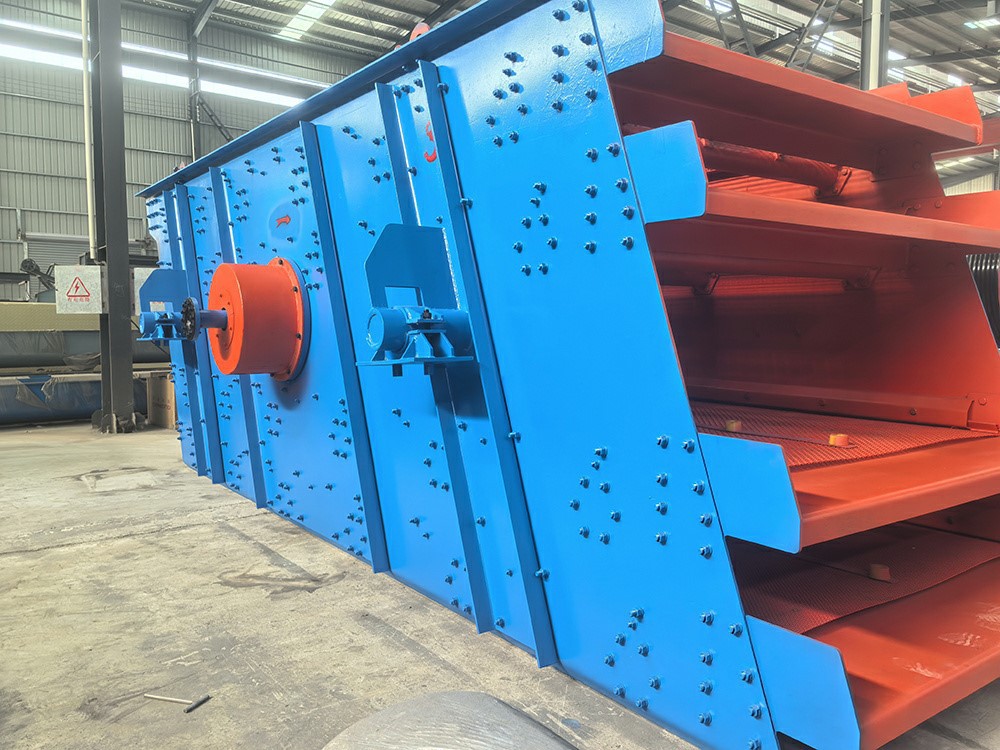

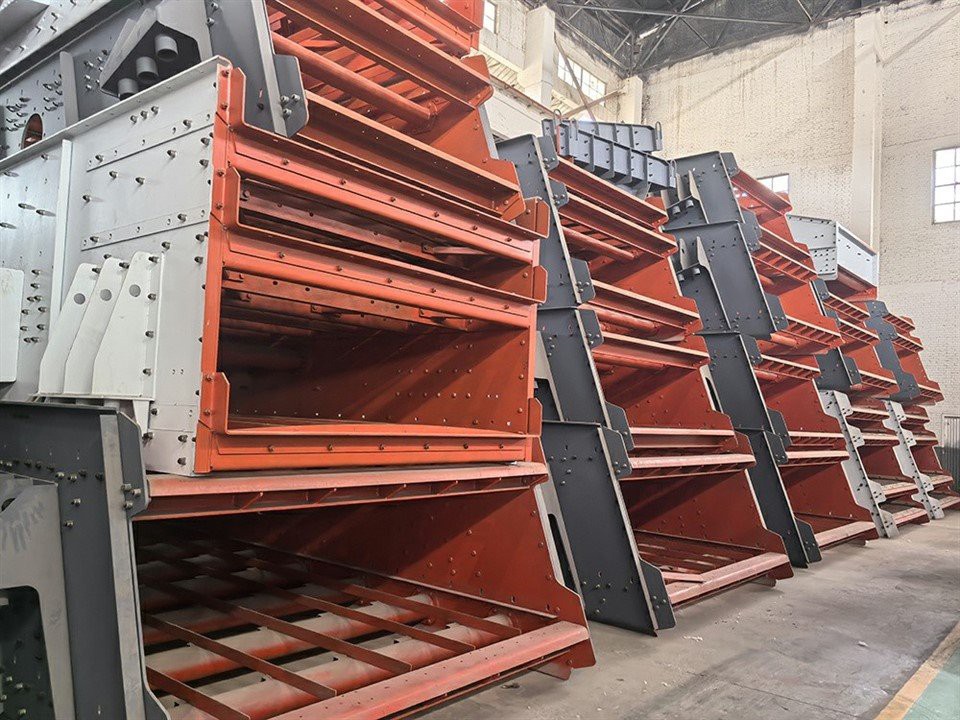

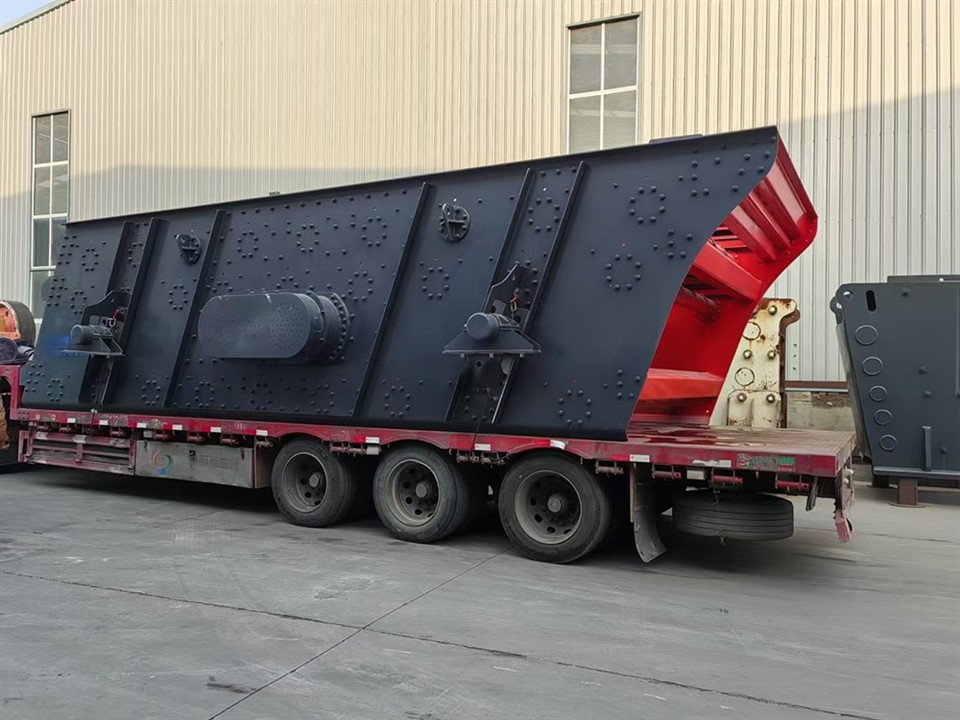

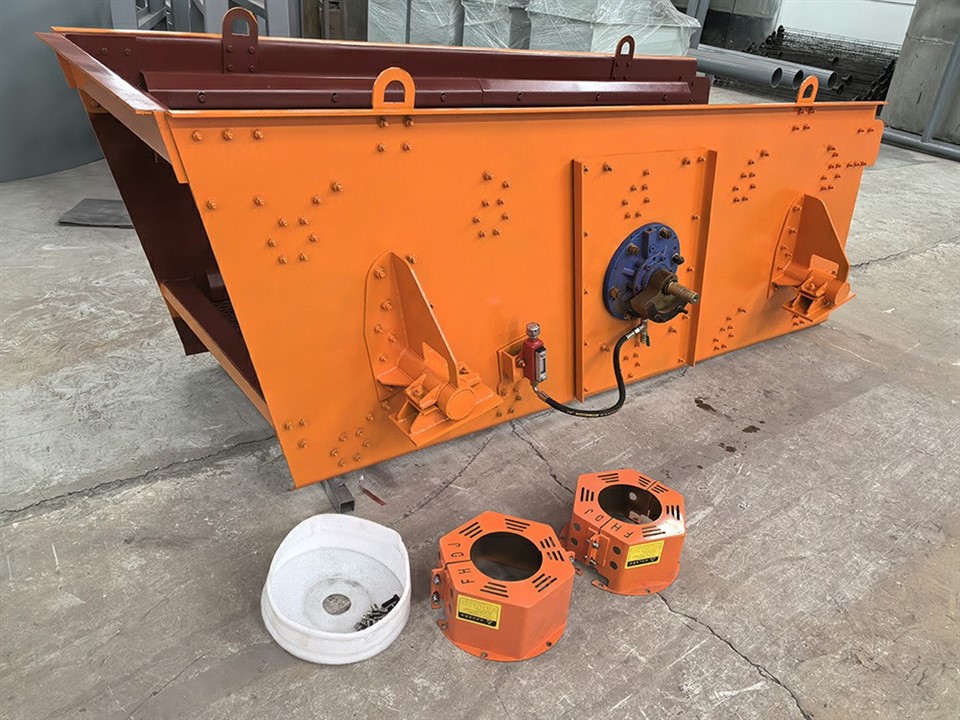

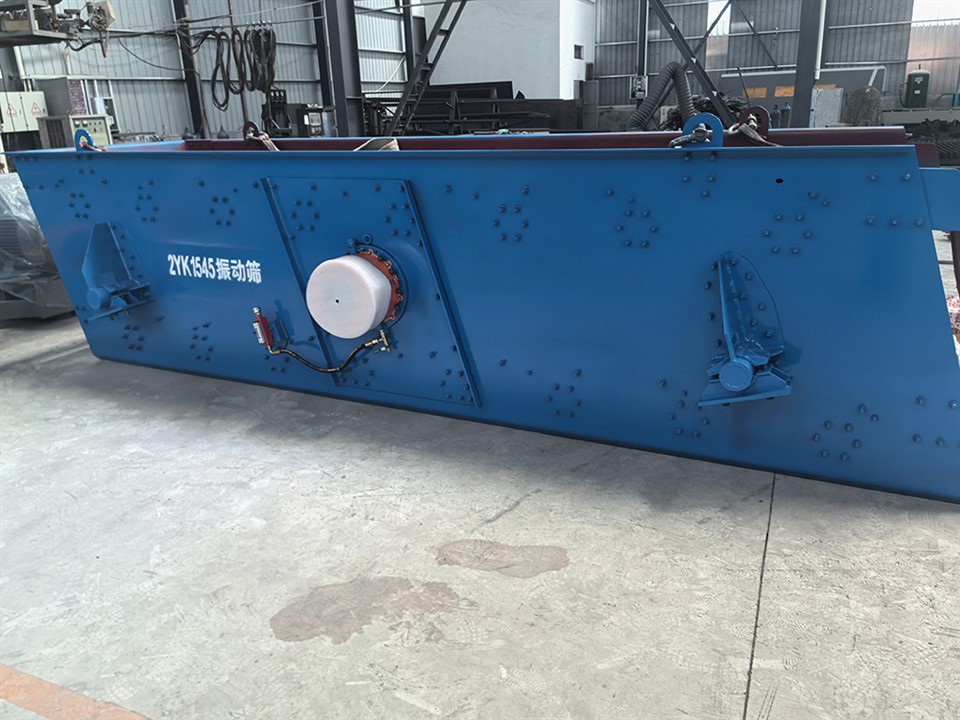

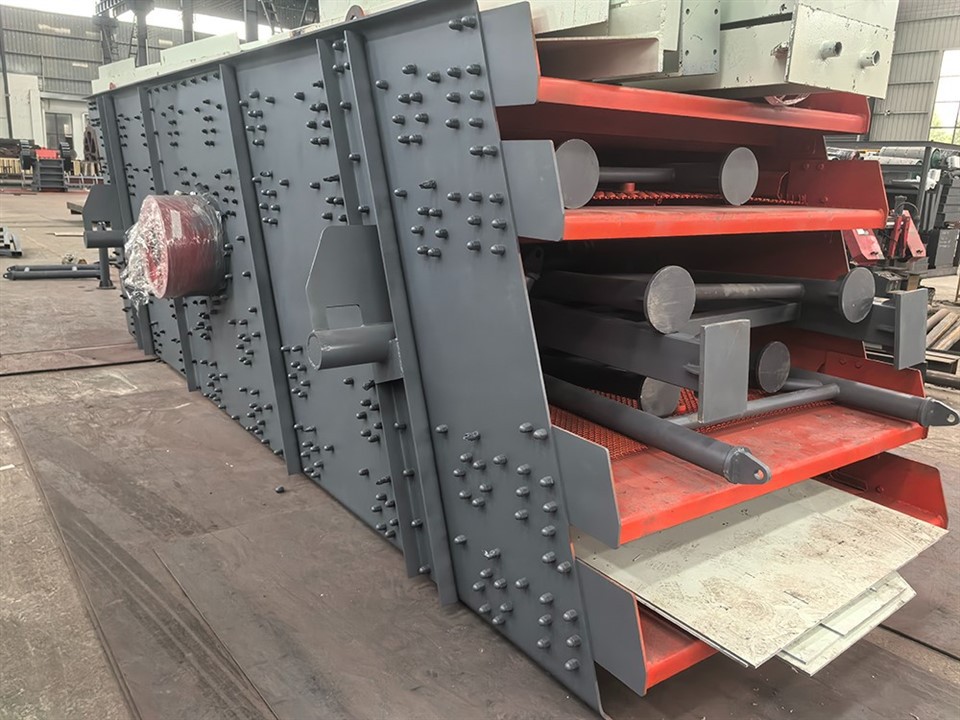

製品紹介:
円形振動スクリーナーは、主に砂や砂利の骨材、石炭の調製、鉱物加工、建材、電力、化学産業における製品の選別作業に使用されます。励振源にブロック偏心構造を採用し、高周波振動による材料選別を実現します。-この装置はタイヤカップリングを採用しており、柔軟な接続を実現し、操作はスムーズです。スクリーン ボックスとビームは高強度ボルトで接続されているため、溶接構造が回避され、メンテナンス プロセスが簡素化されます。{4}}機械全体は、小さな振幅、高周波数、大きな傾斜パラメータ構成で設計されており、エネルギー消費と騒音を削減しながらスクリーニング効率を向上させます。本体構造は比較的シンプルで、大処理能力と長寿命の特性を考慮しており、連続生産シナリオのニーズに適しています。
動作原理: モーターは三角ベルトを使用してエキサイター偏心ブロックの高速回転を生成します。-偏心ブロックの走行により大きな遠心力が発生し、その遠心力がスクリーンボックスに一定振幅の円運動を生じさせ、傾斜したスクリーン面上でスクリーンボックスから伝わる衝撃の影響をスクリーン上の素材に与え、連続的な投球動作を生み出します。
パフォーマンス特性:
1. 薄油潤滑の使用により、軸受の潤滑状態が効果的に改善され、軸受の動作温度が大幅に低下し、軸受の耐用年数が大幅に延長され、故障率が低く、メンテナンスが不要で、装置の継続的かつ安定した動作に決定的な役割を果たします。-
2. サイドパネルは超高強度プレートを採用しており、振動スクリーンの信頼性が向上します。スクリーンボックスは高強度のねじりせん断ボルトリンクを採用しており、溶接がなく、高強度で長寿命です。
3. ブロックの偏心は加振力として使用され、加振力は強いです。
4. ふるいのビームとスクリーンボックスは溶接せずに高強度ボルトで接続されています。-
5. スクリーンの構造はシンプルで、メンテナンスが簡単で迅速です。
6.タイヤカップリング、柔軟な接続、スムーズな操作を採用します。
7. 高いスクリーニング効率、大きな処理能力、長寿命。
技術パラメータ:
|
モデル |
ふるい |
ふるい面(度) |
スクリーン(m²) |
振動数(r/min) |
両振幅(mm) |
処理能力(t/h) |
モーター出力(kw) |
寸法(長さ×幅×高さ) (mm) |
|
YK1235 |
1 |
15 |
4.2 |
970 |
6-8 |
20-180 |
5.5 |
3790×1847×1010 |
|
2YK1235 |
2 |
15 |
4.2 |
970 |
6-8 |
20-180 |
5.5 |
4299×1868×1290 |
|
3YK1235 |
3 |
15 |
4.2 |
970 |
6-8 |
20-180 |
7.5 |
4393×1868×1640 |
|
4YK1235 |
4 |
15 |
4.2 |
970 |
6-8 |
20-180 |
11 |
4500×1967×2040 |
|
YK1545 |
1 |
17.5 |
6.75 |
970 |
6-8 |
25-240 |
11 |
5030×2200×1278 |
|
2YK1545 |
2 |
17.5 |
6.75 |
970 |
6-8 |
25-240 |
15 |
5767×2270×1550 |
|
3YK1545 |
3 |
17.5 |
6.75 |
970 |
6-8 |
25-240 |
15 |
5874×2270×1885 |
|
4YK1545 |
4 |
17.5 |
6.75 |
970 |
6-8 |
25-240 |
18.5 |
5994×2270×2220 |
|
YK1548 |
1 |
17.5 |
7.2 |
970 |
6-8 |
28-270 |
11 |
5330×2228×1278 |
|
2YK1548 |
2 |
17.5 |
7.2 |
970 |
6-8 |
28-270 |
15 |
6067×2270×1557 |
|
3YK1548 |
3 |
17.5 |
7.2 |
970 |
6-8 |
28-270 |
15 |
5147×2270×1885 |
|
4YK1548 |
4 |
17.5 |
7.2 |
970 |
6-8 |
28-270 |
18.5 |
6294×2270×2220 |
|
YK1860 |
1 |
20 |
10.8 |
970 |
6-8 |
52-567 |
15 |
6536×2560×1478 |
|
2YK1860 |
2 |
20 |
10.8 |
970 |
6-8 |
32-350 |
18.5 |
6826×2570×1510 |
|
3YK1860 |
3 |
20 |
10.8 |
970 |
6-8 |
32-350 |
18.5 |
7145×2570×1910 |
|
4YK1860 |
4 |
20 |
10.8 |
970 |
6-8 |
32-350 |
22 |
7256×2660×2244 |
|
YK2160 |
1 |
20 |
12.6 |
970 |
6-8 |
40-720 |
18.5 |
6535×2860×1468 |
|
2YK2160 |
2 |
20 |
12.6 |
970 |
6-8 |
40-720 |
22 |
6700×2870×1560 |
|
3YK2160 |
3 |
20 |
12.6 |
840 |
6-8 |
40-720 |
30 |
7146×2960×1960 |
|
4YK2160 |
4 |
20 |
12.6 |
840 |
6-8 |
40-720 |
30 |
7254×2960×2205 |
|
YK2460 |
1 |
20 |
14.4 |
970 |
6-8 |
50-750 |
18.5 |
6535×3210×1468 |
|
2YK2460 |
2 |
20 |
14.4 |
840 |
6-8 |
50-750 |
30 |
7058×3310×1760 |
|
3YK2460 |
3 |
20 |
14.4 |
840 |
6-8 |
50-750 |
30 |
7223×3353×2220 |
|
4YK2460 |
4 |
20 |
14.4 |
840 |
6-8 |
50-750 |
37 |
7343×3893×2245 |
|
YK2475 |
1 |
20 |
18 |
970 |
6-8 |
60-850 |
22 |
7995×3300×1552 |
|
2YK2475 |
2 |
20 |
18 |
840 |
6-8 |
60-850 |
30 |
8863×3353×1804 |
|
3YK2475 |
3 |
20 |
18 |
840 |
6-8 |
60-850 |
37 |
8854×3353×2220 |
|
4YK2475 |
4 |
20 |
18 |
840 |
6-8 |
60-850 |
45 |
8878×3384×2520 |
|
2YK2775 |
2 |
20 |
20.25 |
970 |
6-8 |
80-860 |
30 |
8863×3653×1804 |
|
3YK2775 |
3 |
20 |
20.25 |
970 |
6-8 |
80-860 |
37 |
8854×3653×2220 |
|
4YK2775 |
4 |
20 |
18 |
840 |
6-8 |
70-900 |
55 |
8924×3544×2623 |
|
YK3060 |
2 |
20 |
18 |
840 |
6-8 |
70-900 |
30 |
6545×3949×1519 |
|
2YK3060 |
2 |
20 |
18 |
840 |
6-8 |
70-900 |
37 |
7282×3990×1919 |
|
3YK3060 |
3 |
20 |
18 |
840 |
6-8 |
70-900 |
45 |
7453×4024×2365 |
|
4YKD3060 |
4 |
20 |
18 |
840 |
6-8 |
70-900 |
2×30 |
7588×4127×2906 |
|
YK3075 |
1 |
20 |
22.5 |
840 |
6-8 |
84-1080 |
37 |
7945×3949×1519 |
|
2YK3075 |
2 |
20 |
22.5 |
840 |
6-8 |
84-1080 |
45 |
8884×4030×1938 |
|
2YKD3075 |
2 |
20 |
22.5 |
840 |
6-8 |
84-1080 |
2×30 |
8837×4133×1981 |
|
3YK3075 |
3 |
20 |
22.5 |
840 |
6-8 |
84-1080 |
55 |
9053×4030×2365 |
|
3YKD3075 |
3 |
20 |
22.5 |
840 |
6-8 |
84-1080 |
2×30 |
9006×4127×2406 |
|
4YKD3075 |
4 |
20 |
22.5 |
840 |
6-8 |
100-1080 |
2×37 |
9136×3862×2741 |
|
YK3680 |
1 |
20 |
27 |
800 |
6-8 |
90-1100 |
45 |
7945×4354×1544 |
|
2YKD3680 |
2 |
20 |
27 |
800 |
7-9 |
149-1620 |
2×37 |
8917×4847×1971 |
|
3YKD3680 |
3 |
20 |
27 |
800 |
7-9 |
149-1620 |
2×45 |
9146×4847×2611 |
