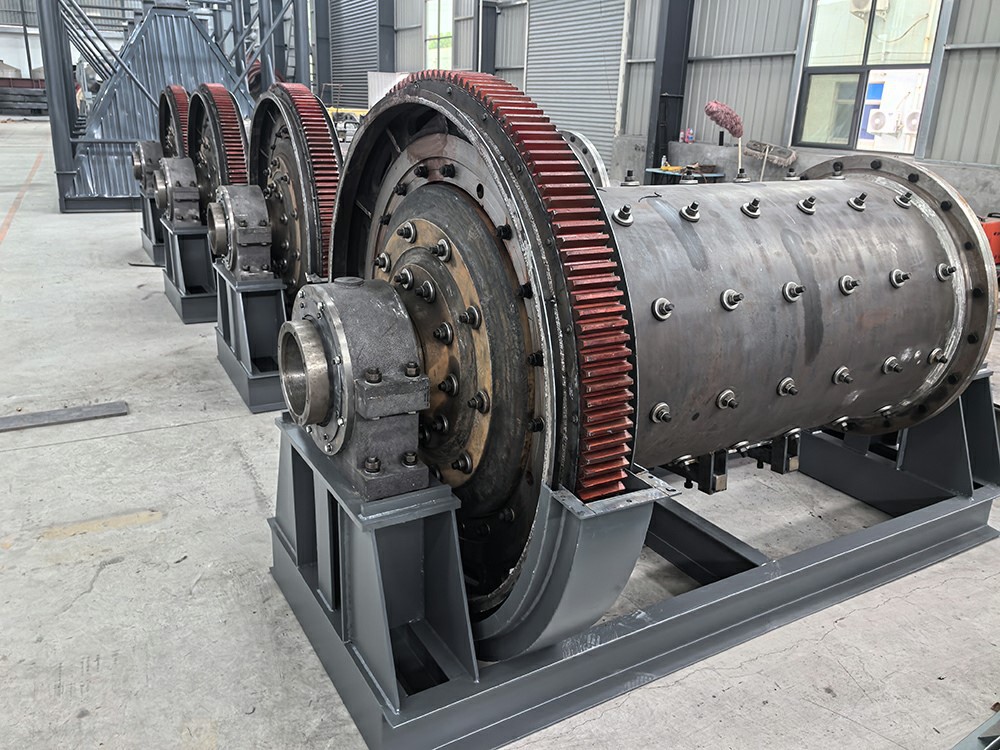

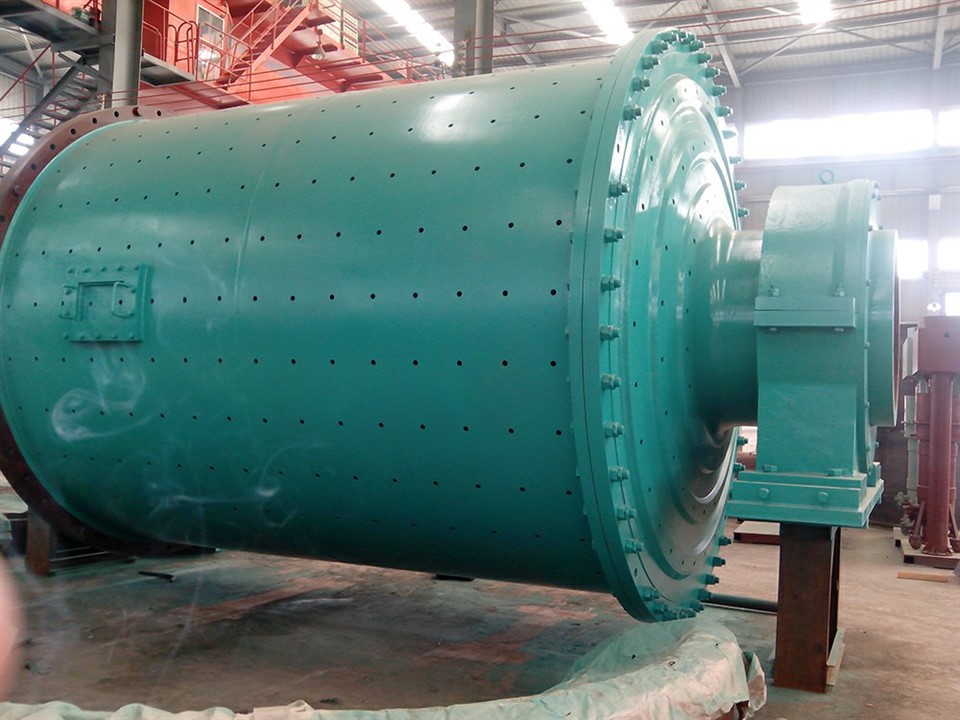

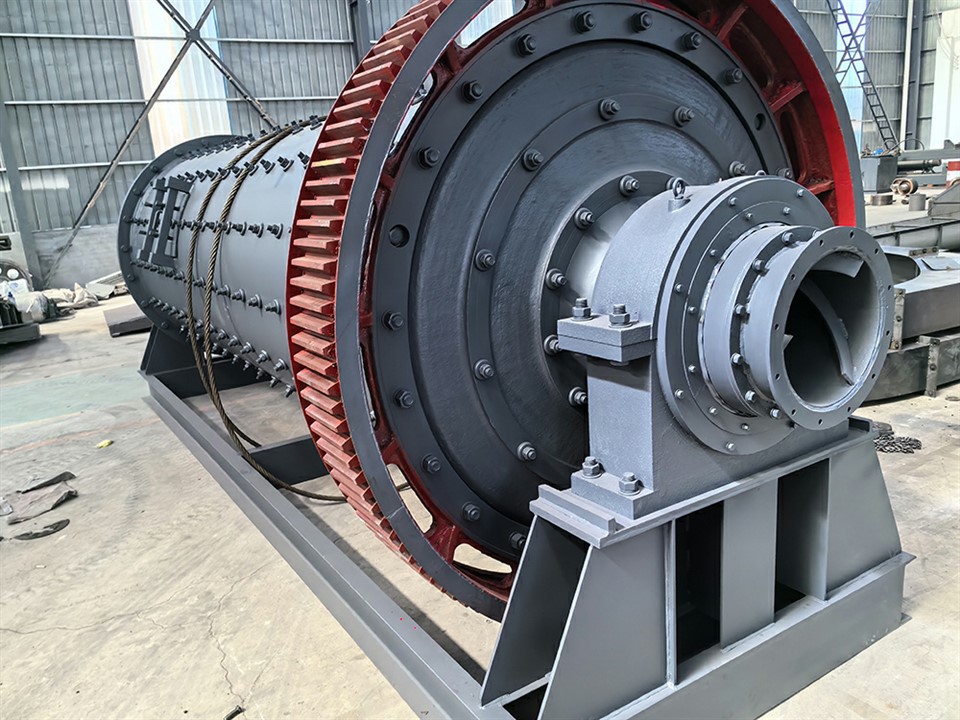

製品紹介:

オーバーフローボールミルは、オーバーフローの原理を利用してシリンダー内の適格スラリー面を吐出口面より高くし、自然に下降させるボールミルの一種です。この種の湿式オーバーフローボールミルは、鉱石を細かい粒度で粉砕するためによく使用されます。多段研削の場合、通常、第 2 セクションと第 3 セクションに使用されます。

動作原理：オーバーフローボールミルの排出は、排出端の中空シャフトの直径が供給端の中空シャフトの直径よりわずかに大きいという事実によるものであり、その結果、排出端に面した粉砕機内のスラリーに一定の傾斜が生じます。スラリー面の高さが吐出口内径の最も低いバスバーよりも高い場合、スラリーがミル外に溢れ出します。これは非強制的な高物質レベルの排出であり、排出速度が遅いため、鉱石物質が機械内に長時間滞留し、媒体の有効効果も低いため、オーバーフローボールミルは深刻な過粉砕となり、処理能力は同じ仕様の格子型よりも低くなります。-一般的には精密研削や二段研削の二段目研削に適しています。

パフォーマンス特性:

1、省エネ：従来のすべり軸受の代わりに転がり軸受を使用することで、始動条件が改善され、ミルの始動トルクと通常運転時の電流が減少し、通常運転時の従来のベアリングを使用したミルと比較して、ミルのエネルギー消費量が15〜20％削減されます。
2、排出方法：自動オーバーフローと高レベルのスラリーを含む鉱石の排出を採用しており、追加の格子構造がなく、排出圧力が低く、粉砕時間が長く、細かい粉砕作業に適しています。
3、構造特性：シリンダーは鋼板で溶接されており、交換可能なライナー（高マンガン鋼、ゴム、その他の材料）が装備されており、階段状のデザインにより耐用年数が延長されます。エンドカバーの中空ジャーナル径を送り端径より大きくし、薄油循環潤滑方式により安定した作動を実現します。
4、適用シナリオ: 主に金属鉱石 (銅、金、鉄鉱石など) および非金属鉱石 (蛍石、石灰石など) の 2 段階の粉砕または微粉砕段階で主に使用されます。中程度の処理能力 (通常、1 時間あたり数トンから数十トン)。

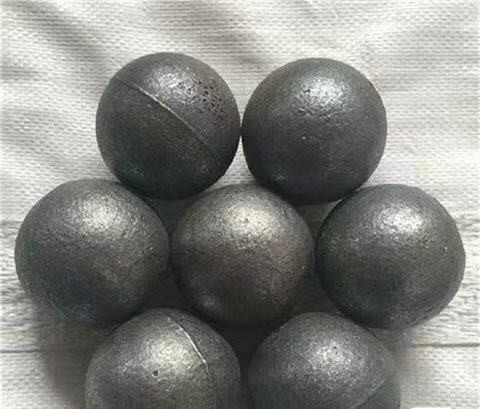

5、効率調整：異なる硬度の鉱石の処理ニーズに適応するために、グレーダーのオーバーフロー堰の高さと鋼球のグラデーションを調整することにより、粉砕効率を最適化および制御します。

技術パラメータ:

型式と仕様	シリンダーの回転速度	最大ボール荷重	飼料粒子径	放電粒子径	収率	モーターを搭載した		重さ
型式と仕様	(r/分)	(t)	(mm)	(mm)	(t/h)	型番	効率(Kw)	(t)
MQY600×1800	45. 58	0. 56	10以下	0. 074-0. 8	0.15~0.6	Y160M-6	7. 5	2
MQY900×1800	38	1. 80	25以下	0. 075-0. 6	0. 4~2.7	Y200L-6	22	5. 5
MQY900×3000	37. 4	2. 70	25以下	0. 074-0. 3	0. 8~3. 5	Y225M-6	30	7. 5
MQY900×3500	37. 4	3	25以下	0.074-0. 34	0. 8~3. 9	Y225M-6	30	8
MQY1200×2400	36	4. 8	20以下	0. 075-0. 6	1. 5~5.2	Y280S-6	37	9.8
MQY1200×4500	36	5. 2	25以下	0. 074	1. 5~5. 6	Y280M-6	45	13. 7
MQY1500×3000	28. 8	8	25以下	0. 075-0. 4	2. 8~12	YR280M-8	75	17
MQY1500×3500	28. 8	8.3	25以下	0. 075-0. 4	3.4~14	YR280M-8	75	17.6
MQY1500×4500	28. 8	10	25以下	0. 075-0. 4	3.5~15	JR125-8	95	22.5
MQY1500×5700	28. 8	12	25以下	0. 074-0. 4	3.5~16	JR126-8	110	26.7
MQY1500×6400	28. 8	13	25以下	0. 074-0. 4	4~18	JR127-8	130	29.2
MQY1830×3000	24. 5	13	25以下	0. 074-0. 4	4.8~21	JR127-8	130	30. 5
MQY1830×3600	24. 5	16	25以下	0. 074-0. 4	5.8~25	JR127-8	130	31.4
MQY1830×4500	24. 5	17.5	25以下	0. 074-0. 4	6.6~28	JR128-8	155	32.6
MQY1830×6400	24. 5	19	25以下	0. 074-0. 4	7.2~30	JR137-8	210	36. 5
MQY1830×7000	24. 5	20	25以下	0. 074-0. 4	7.5~31	JR138-8	245	39. 6
MQY2100×3000	24.1	20	25以下	0. 074-0. 6	5.5~26	JR137-8	210	43. 2
MQY2100×3600	23. 8	21	25以下	0. 074-0. 6	6~29	JR137-8	210	43. 2
MQY2100×4500	23. 8	26	25以下	0. 074-0. 6	7.2~32	JR138-8	245	43. 2
MQY2200×4500	22. 8	27	25以下	0. 074-0. 6	9~30	JR138-8	245	48. 8
MQY2200×7500	22. 8	28	25以下	0. 074-0. 6	9-40	JR158-8	380	52. 43
MQY2400×3600	21. 7	31	25以下	0. 074-0.6	9-42	JR138-8	280	56
MQY2400×4500	21. 7	31	25以下	0. 074-0.6	10-45	JR148-8	320	56
MQY2400×7000	21.7	36	25以下	0. 074-0.6	10-48	JR1510-8	475	56
MQY2400×8000	21. 7	42	25以下	0. 074-0. 6	14-53	YR500L_2-8	560	102. 4
MQY2700×3600	21. 4	39	25以下	0. 074-0. 6	13-145	TDMK400-32	400	77
MQY2700×4500	21. 4	50	25以下	0. 074-0. 6	15.-160	TDMK400-32	400	77
MQY3000×5400	19	58	25以下	0. 074-0. 6	20-180	TDMK500-36	500	113. 5
MQY3200×4500	18.6	65	25以下	0. 074-0. 6	30-210	TDMK800-36	800	127
MQY3200×5400	18.6	72	25以下	0. 074-0. 6	35-260	TM1000-36	1000	145
MQY3600×4500	17.3	88	25以下	0. 074-0. 6	30-230	TDMK1120-40	1120	159.7
MQY3600×5000	17.3	96	25以下	0. 074-0. 6	35--260	TDMK1250-40	1250	165
MQY3600×6000	17.3	117	25以下	0. 074-0. 6	38-280	TDMK1400-36	1400	182
MQY3600×8500	17.3	144	25以下	0. 074-0. 6	45-330	TDMK1600-40	1600	195
MQY4000×6000	16.9	145	25以下	0. 074-0. 6	60-460	TDMK1800-40	1800	221.7
MQY4500×6000	15.6	180	25以下	0. 074-0. 6	80-550	TDMK2300-40	2300	269.6
