製品紹介:

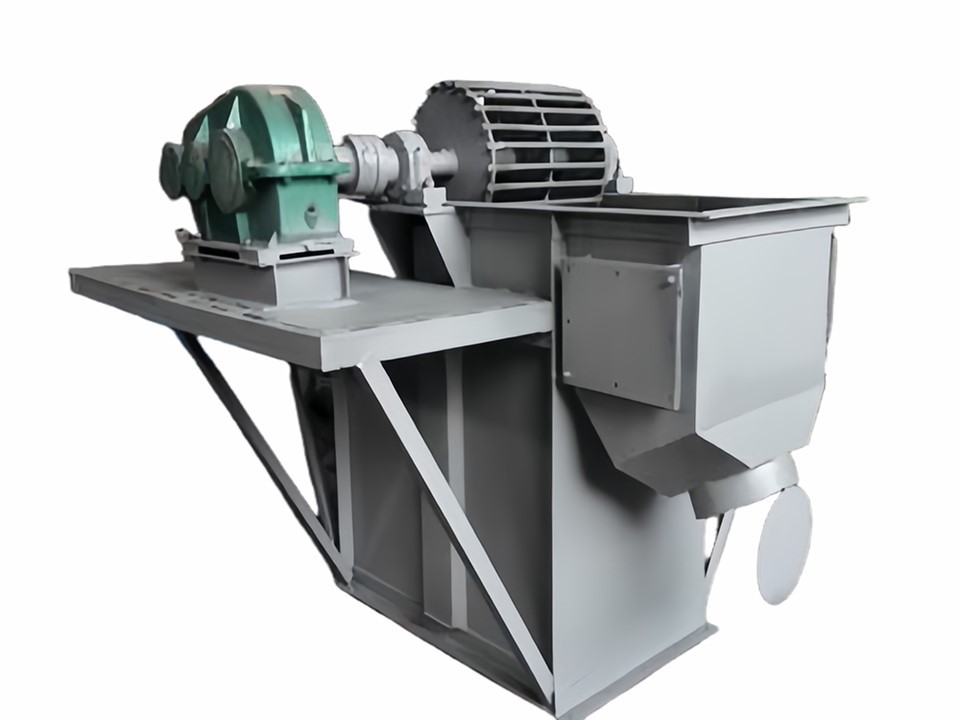

ベルトバケットエレベーターは、D-式ベルト式バケットエレベーターの更新品で、ホッパーとトラクションテープ、上部に伝動ドラム、下部に張力ドラム、中間ケーシング、駆動装置、チェックブレーキ装置などで構成され、緩い密度ρの上方搬送に適したテープ式です。<1.5t/m3 powder, granular and small lumps of non-abrasive and semi-abrasive bulk materials, such as coal, sand, coke powder, cement, crushed ore, etc. The lifting height can reach a height of up to 40m. The elevator is equipped with four hopper types, namely: Q type (shallow bucket), H type (arc bottom bucket), ZD type (medium deep bucket), SD type (deep bucket).

動作原理：材料はボトムフィードからホッパーに入り、ゴムベルトによりヘッド排出口まで垂直に持ち上げられます。遠心力と重力の複合作用により、材料は排出口から投げ出され、搬送が完了します。搬送プロセス全体は連続的に実行され、中程度および低揚程のシナリオに適しています。

パフォーマンス特性:

1. ゴムベルトをトラクション部分として使用し、ホッパーをテープに固定して密閉循環システムを形成し、材料をヘッドとボトムローラードライブを通じて垂直に搬送します。
2. ホッパーは大容量かつ高密度に配置されており、材料の投げ込みを減らし、エネルギー消費を削減します。
3.シェルは完全に密閉された設計を採用しており、アクセスドアには塵の漏れを効果的に防ぐためのシール装置が装備されています。 ‌

技術パラメータ:

モデル	TD160				TD250				TD315				TD400
ホッパー形状	Q	h	zD	SD	Q	h	zD	SD	Q	h	zD	SD	Q	h	zD	SD
搬送量(m³/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
バケット幅(mm)	160				250				315				400
ドゥ・ロン(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
戦闘距離(mm)	280		350		360		450		400		500		480		560
帯域幅(mm)	200				300				400				500
戦闘速度(m/s)	1.4				1.6				1.6				1.8
材料容積が大きい(mm)	25				35				45				55
モデル	TD500				TD630			TD160		TD250		TD350		TD450
ホッパー形状	Q	h	zD	SD	h	zD	SD	Q	S	Q	S	Q	S	Q		S
搬送量(m³/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
ドゥクアン(mm)	500				630			160		250		350		450
ドゥ・ロン(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
戦闘距離(mm)	500		625		710			300		400		500		640
帯域幅(mm)	600				700			200		300		400		500
戦闘速度(m/s)	1.8				2			1		1.25		1.25		1.25
材料容積が大きい（mm）	60				70			25		35		45		55
