製品紹介:

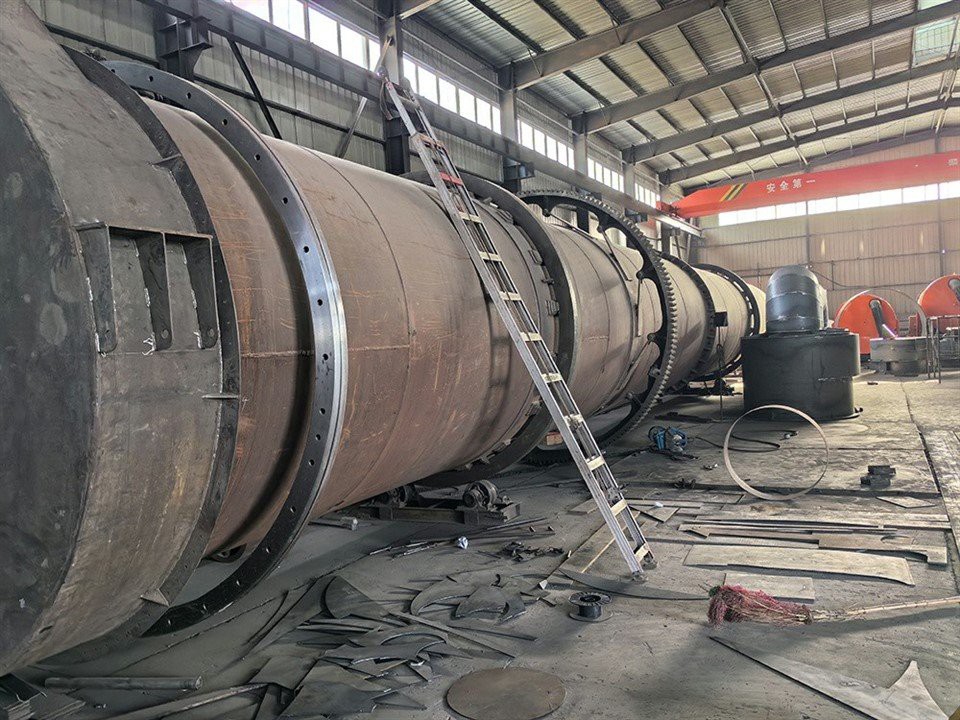

ドラム乾燥装置またはシリンダー乾燥装置としても知られる工業用回転乾燥装置は、鉱山機械で一般的かつ広く使用されている乾燥装置です。乾燥装置のタイプの 1 つとして、主に金属および非金属鉱物の磁性、重質、浮遊精鉱、セメント産業の粘土、石炭鉱業の石炭スラッジの乾燥に適しています。-高い生産性と簡単な操作性が特徴です。
動作原理：乾燥した湿った材料は、ベルトコンベアまたはバケットエレベーターによってホッパーに送られ、その後、ホッパーの供給機を介して供給パイプラインを通って供給端に入ります。材料が乾燥機にスムーズに流入できるように、供給パイプラインの傾斜は材料の自然な傾斜角より大きくする必要があります。ドライヤーシリンダーは水平線に対してわずかに傾斜した回転シリンダーです。材料は上端から添加され、熱媒体は下端から入って材料と向流接触を形成し、熱媒体と材料が一緒にシリンダー内に流入する場合もあります。円柱の回転材料は重力の作用を受けるため、下端まで流れます。湿った材料は、シリンダ内を前進する過程で加熱キャリアにより直接または間接的に加熱されて乾燥し、排出端のベルトコンベアまたはスクリューコンベアによって送り出されます。シリンダーの内壁には、材料を転写して散布する転写プレートが装備されており、これにより材料と空気流との接触面が増加し、乾燥速度が増加し、材料の前進が促進されます。熱媒体は一般に熱風、排ガスなどに分けられます。熱媒体が乾燥機を通過した後、ガス中の物質を捕集するためにサイクロン集塵機が一般に必要です。排気ガスの粉塵含有量をさらに減らす必要がある場合は、バグハウスまたは湿式集塵機を通して排出する必要があります。
パフォーマンス特性:
1. 高い適応性: スラッジ、スラグ、石炭スラッジ、石膏などを含むさまざまなバルク材料を処理でき、冶金、化学、建築材料およびその他の産業に適しています。
2.高い処理効率：ロータリーシリンダー構造を採用し、リフティングプレートを介して材料と熱風流の接触面積が増加し、処理能力は50t/hに達し、連続運転能力を実現します。
3. 構造の最適化: シリンダーの長さは従来のモデルと比較して約 4 0% 短縮され、動的シール設計はキャリアおよび周波数変換速度調整技術のサポートに基づいています。
4. 漏れの削減：一部のモデルは廃熱回収システムとインテリジェントな温度制御をサポートし、エネルギーの節約と消費量の削減を実現します。
5.広い適用温度範囲: 使用温度範囲は200度-800度で、粘性のある湿った材料の高温乾燥ニーズに適しています。
技術パラメータ:
|
機種仕様 |
シリンダー |
モーター |
減速機 |
寸法 (mm) |
重さ (t) |
|||
|
体積(m3) |
回転速度(r/min) |
スロープ（％） |
モデル |
電力(kw) |
モデル |
|||
|
Ø1. 0×10m |
7. 85 |
6. 73 |
3-5 |
Y132M2-6 |
5. 5 |
ZL350-Ⅱ-25 |
1 0000×1876×2069 |
7. 6 |
|
Ø1. 2×6m |
6. 8 |
5. 8 |
3-5 |
Y132M2-6 |
5. 5 |
ZL350-Ⅱ-35 |
6000×2159×2475 |
8. 5 |
|
Ø1. 2×8m |
9. 1 |
5. 8 |
3-5 |
Y132M2-6 |
5. 5 |
ZL350-Ⅱ-25 |
8000×2159×2475 |
9. 89 |
|
Ø1. 2×10m |
11. 31 |
5. 8 |
3-5 |
Y160M-6 |
7. 5 |
ZQ500-Ⅱ-31. 5 |
10000×2159×2475 |
11. 93 |
|
Ø1. 2×12m |
13. 57 |
5. 8 |
3-5 |
Y160L-6 |
11 |
ZQ500-Ⅱ-31. 5 |
12000×2159×2475 |
13. 5 |
|
Ø1. 5×8m |
14. 14 |
4. 8 |
3-5 |
Y160L-6 |
11 |
ZQ650-Ⅱ-2F/1F |
8000×2655×2895 |
14. 74 |
|
Ø1. 5×10m |
17. 67 |
4. 8 |
3-5 |
|
11 |
|
10000×2655×2895 |
15. 93 |
|
Ø1. 5×12m |
21. 2 |
4. 8 |
3-5 |
Y180L-6 |
15 |
ZQ650-Ⅱ-31. 5 |
12000×2655×2895 |
17. 13 |
|
Ø1. 5×14m |
24. 9 |
4. 8 |
3-5 |
|
15 |
|
14000×2655×2895 |
18. 33 |
|
Ø1. 8×10m |
25. 45 |
4.59 |
3-5 |
Y180L-6 |
15 |
ZQ650-Ⅱ-2F/1F |
10000×3060×2980 |
17. 93 |
|
Ø1.8×12m |
30. 5 |
4.59 |
3-5 |
Y200L1-6 |
18. 5 |
ZQ650-Ⅱ-2F/1F |
12000×3060×2980 |
19. 89 |
|
Ø1. 8×14m |
35. 1 |
4.59 |
3-5 |
Y200L1-6 |
18.5 |
ZQ650-Ⅱ-2F/1F |
14000×3060×2980 |
20. 85 |
|
Ø1. 8×18m |
45. 8 |
4.59 |
3-5 |
Y200L2-6 |
22 |
ZQ650-Ⅱ-2F/1F |
18000×3060×2980 |
22. 3 |
|
Ø2. 2×12m |
45. 6 |
4. 43 |
3-5 |
Y200L2-6 |
22 |
ZQ750-Ⅱ-2F/1F |
12000×3620×3570 |
30. 31 |
|
Ø2. 2×14m |
52. 1 |
4. 9 |
3-5 |
Y200L2-6 |
22 |
ZQ750-Ⅱ-1F |
14000×3620×3570 |
32. 23 |
|
Ø2. 2×18m |
68. 4 |
4. 9 |
3-5 |
Y225M-6 |
30 |
ZQ750-Ⅱ-1F |
18000×3620×3570 |
36. 15 |
|
Ø2. 2×20m |
70 |
4. 9 |
3-5 |
Y225M-6 |
30 |
ZQ750-Ⅱ-1F |
20000×3620×3570 |
38. 1 |
|
Ø2. 4×14m |
63. 3 |
3. 85 |
3-5 |
Y225M-6 |
30 |
ZQ850-Ⅲ-2F/1F |
14000×3860×3760 |
39. 9 |
|
Ø2. 4×24m |
109 |
3. 85 |
3-5 |
YCT315-4B |
45 |
ZQ850-Ⅲ-2F/1F |
24500×3860×3760 |
54.8 |
|
Ø2. 5×20m |
123 |
3. 6 |
3-5 |
YCT315-4B |
45 |
ZQ850-Ⅲ-2F/1F |
23600×3860×4800 |
55. 9 |
|
Ø3.0×20m |
147 |
3. 2 |
3-5 |
Y315-4 |
185 |
YNS-995-V-40 |
25000×4900×5000 |
103.8 |
